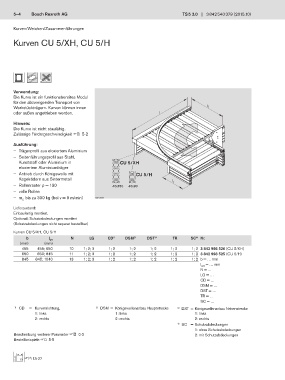

5–4 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Kurven/Weichen/Zusammenführungen

Kurven CU 5/XH, CU 5/H

Verwendung:
Die Kurve ist ein funktionsbereites Modul
für den abzweigenden Transport von
Werkstückträgern. Kurven können innen b
oder außen angetrieben werden. l

Hinweis:
Die Kurve ist nicht staufähig.
Zulässige Fördergeschwindigkeit F2 5-2

Ausführung:
— Trägerprofil aus eloxiertem Aluminium
— Seitenführungsprofil aus Stahl,
Kunststoff oder Aluminium in CU 5/XH
eloxiertem Aluminiumträger
— Antrieb durch Königswelle mit CU 5/H
Kegelrädern aus Sintermetall
l 1
— Rollenraster p = 130 45x180 45x90
— volle Rollen
— m bis zu 300 kg (bei v = 9 m/min) 00132876
G
Lieferzustand:
Einbaufertig montiert.
Optional: Schutzabdeckungen montiert
(Schutzabdeckungen nicht separat bestellbar)
Kurven CU 5/XH, CU 5/H
b l WT N LG CD 1) DSM 2) DST 3) TR SC Nr.
4)
(mm) (mm)
455 455; 650 10 1; 2; 3 1; 2 1; 2 1; 2 1; 2 1; 2 3 842 998 526 (CU 5/XH)
650 650; 845 11 1; 2; 3 1; 2 1; 2 1; 2 1; 2 1; 2 3 842 998 525 (CU 5/H)
845 845; 1040 13 1; 2; 3 1; 2 1; 2 1; 2 1; 2 1; 2 b = … mm
l = … mm
WT
N = …
LG = …
CD = …
DSM = …
DST = …
TR = …
SC = …
1) CD = Kurvenrichtung, 2) DSM = Königswellenanbau Hauptstrecke 3) DST = Königswellenanbau Nebenstrecke
1: links 1: links 1: links
2: rechts 2: rechts 2: rechts
4) SC = Schutzabdeckungen
1: ohne Schutzabdeckungen
Beschreibung weiterer Parameter F2 0-3 2: mit Schutzabdeckungen
Bestellbeispiele F2 5-5
