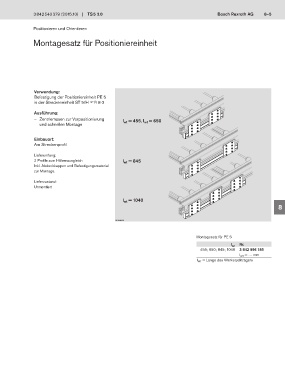

Positionieren und Orientieren

Montagesatz für Positioniereinheit

Verwendung:
Befestigung der Positioniereinheit PE 5 1
in der Streckeneinheit ST 5/H F2 8-3

Ausführung: 2
— Zentriernasen zur Vorpositionierung l = 455, l = 650
und schnellen Montage wt wt
3

Einbauort:
Am Streckenprofil 4

Lieferumfang:
2 Profile zum Höhenausgleich l = 845 5
wt
Inkl. Abdeckkappen und Befestigungsmaterial
zur Montage.
6
Lieferzustand:
Unmontiert

l = 1040
wt
8

9
00134836

Montagesatz für PE 5 10
l WT Nr.
455; 650; 845; 1040 3 842 996 185
l WT = … mm 11

l WT = Länge des Werkstückträgers
