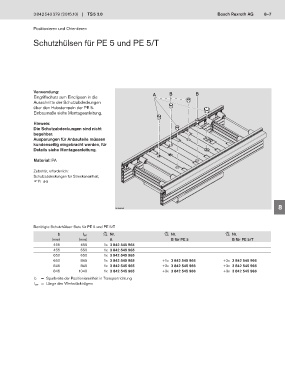

               Positionieren und Orientieren

               Schutzhülsen für PE 5 und PE 5/T











               Verwendung:                                              B          B
               Eingriffschutz zum Einclipsen in die              A                                                   1
               Ausschnitte der Schutzabdeckungen
               über den Hubstempeln der PE 5.
               Einbaumaße siehe Montageanleitung.                                                                    2

               Hinweis:
               Die Schutzabdeckungen sind nicht                                                                      3
               begehbar.
               Ausparungen für Anbauteile müssen
               kundenseitig eingebracht werden, für                                                                  4
               Details siehe Montageanleitung.

               Material: PA                                                                                          5

               Zubehör, erforderlich:
               Schutzabdeckungen für Streckeneinheit,                                                                6
               F2 4-5




                                                                                                                     8
                                                 00134849

                                                                                                                     9
               Benötigte Schutzhülsen-Sets für PE 5 und PE 5/T
                         b          l WT        Nr.                      Nr.                       Nr.
                       (mm)       (mm)          A                        B für PE 5                B für PE 5/T     10
                       455         455      1x  3 842 545 965
                       455         650      1x  3 842 545 965
                       650         650      1x  3 842 545 965                                                       11
                       650         845      1x  3 842 545 965        +1x  3 842 545 966       +2x  3 842 545 966
                       845         845      1x  3 842 545 965        +3x  3 842 545 966       +3x  3 842 545 966
                       845        1040      1x  3 842 545 965        +3x  3 842 545 966       +3x  3 842 545 966    12
               b  = Spurbreite der Positioniereinheit in Transportrichtung
               l WT = Länge des Werkstückträgers
