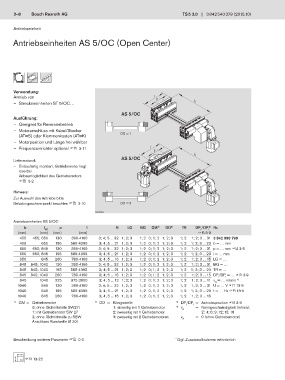

3–8 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Antriebseinheit

Antriebseinheiten AS 5/OC (Open Center)

Verwendung:
Antrieb von l p
— Streckeneinheiten ST 5/OC… b

AS 5/OC
Ausführung:
— Geeignet für Reversierbetrieb
— Motoranschluss mit Kabel/Stecker
(AT=S) oder Klemmenkasten (AT=K) DD = 1
— Motorposition und Länge frei wählbar
— Frequenzumrichter optional F2 3-11 l p
b
AS 5/OCAS 5/OC
Lieferzustand:
— Einbaufertig montiert, Getriebemotor liegt
lose bei.
Anbaumöglichkeit des Getriebemotors
F2 3-2

Hinweis:
Zur Auswahl des Antriebs bitte
Beladungsschwerpunkt beachten F2 3-10 DD = 3

00137463
Antriebseinheiten AS 5/OC
b l WT p l N LG BG GM 1) DD 2) TR DP /DP l 3) Nr.
r
(mm) (mm) (mm) (mm) F2 3-9
455 455; 650 130 390-4160 3; 4; 5 ... 32 1; 2; 3 1; 2 0; 1; 2 1; 2; 3 1; 2 1; 2; 3 ... 31 3 842 998 799
455 650 195 585-4095 3; 4; 5 ... 21 1; 2; 3 1; 2 0; 1; 2 1; 2; 3 1; 2 1; 2; 3 ... 20 b = … mm
650 650; 845 130 390-4160 3; 4; 5 ... 32 1; 2; 3 1; 2 0; 1; 2 1; 2; 3 1; 2 1; 2; 3 ... 31 p = … mm F2 3-9
650 650; 845 195 585-4095 3; 4; 5 ... 21 1; 2; 3 1; 2 0; 1; 2 1; 2; 3 1; 2 1; 2; 3 ... 20 l = … mm
650 845 260 780-4160 3; 4; 5 ... 16 1; 2; 3 1; 2 0; 1; 2 1; 2; 3 1; 2 1; 2; 3 ... 15 LG = …
845 845; 1040 130 390-4160 3; 4; 5 ... 32 1; 2; 3 1; 2 0; 1; 2 1; 2; 3 1; 2 1; 2; 3 ... 31 BG = …
845 845; 1040 195 585-4095 3; 4; 5 ... 21 1; 2; 3 1; 2 0; 1; 2 1; 2; 3 1; 2 1; 2; 3 ... 20 TR = …
845 845; 1040 260 780-4160 3; 4; 5 ... 16 1; 2; 3 1; 2 0; 1; 2 1; 2; 3 1; 2 1; 2; 3 ... 15 DP /DP = … F2 3-9
r
l
845 1040 325 975-3900 3; 4; 5 ... 12 1; 2; 3 1; 2 0; 1; 2 1; 2; 3 1; 2 1; 2; 3 ... 11 v = … m/min 4)
N
1040 845 130 390-4160 3; 4; 5 ... 32 1; 2; 3 1; 2 0; 1; 2 1; 2; 3 1; 2 1; 2; 3 ... 31 U = … V F2 13-9
1040 845 195 585-4095 3; 4; 5 ... 21 1; 2; 3 1; 2 0; 1; 2 1; 2; 3 1; 2 1; 2; 3 ... 20 f = … Hz F2 13-9
1040 845 260 780-4160 3; 4; 5 ... 16 1; 2; 3 1; 2 0; 1; 2 1; 2; 3 1; 2 1; 2; 3 ... 15
1) GM = Getriebemotor 2) DD = Königswelle 3) DP /DP = Antriebsposition F2 3-9
l
r
0: ohne (Schnittstelle SW27) 1: einseitig mit 1 Getriebemotor 4) v N = Nenngeschwindigkeit (m/min);
*
1: mit Getriebenotor SW 27 2: zweiseitig mit 1 Getriebemotor 2 ; 4; 6; 9; 12; 15; 18
2: ohne (Schnittstelle zu SEW 3: zweiseitig mit 2 Getriebemotoren v N = 0 (ohne Getriebemotor)
Anschluss Rundwelle Ø 20)
Beschreibung weiterer Parameter F2 0-3 * Ggf. Zusatzmaßnahmen erforderlich

F2 13-22
