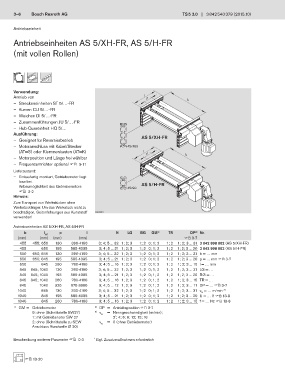

3–6    Bosch Rexroth AG                                               TS 5 3.0  3 842 540 379 (2015.10)


       Antriebseinheit

       Antriebseinheiten AS 5/XH-FR, AS 5/H-FR

       (mit vollen Rollen)








       Verwendung:
       Antrieb von                                           l  p              b
          — Streckeneinheiten ST 5/…-FR
          — Kurven CU 5/…-FR
          — Weichen DI 5/…-FR
          — Zusammenführungen JU 5/…-FR
          — Hub-Quereinheit HQ 5/…
       Ausführung:
          — Geeignet für Reversierbetrieb                   AS 5/XH-FR
          — Motoranschluss mit Kabel/Stecker          45x180
         (AT=S) oder Klemmenkasten (AT=K)                    l  p
          — Motorposition und Länge frei wählbar                              b
          — Frequenzumrichter optional F2  3-11
       Lieferzustand:
          — Einbaufertig montiert, Getriebemotor liegt
         lose bei.
         Anbaumöglichkeit des Getriebemotors          45x90  AS 5/H-FR
         F2 3-2
       Hinweis:
       Zum Transport von Werkstücken ohne
       Werkstückträger. Um das Werkstück nicht zu
       beschädigen, Seitenführungen aus Kunststoff   00132871
       verwenden!
       Antriebseinheiten AS 5/XH-FR, AS 5/H-FR
           b       l      p          l           N    LG    BG  GM 1)  TR        DP  Nr.
                                                                                   2)
                    WT
         (mm)     (mm)  (mm)      (mm)                                        F2 3-7
         455   455; 650  130   390-4160   3; 4; 5 ... 32 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 31  3 842 998 802 (AS 5/XH-FR)
         455      650   195    585-4095   3; 4; 5 ... 21 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 20  3 842 998 803 (AS 5/H-FR)
         650   650; 845  130   390-4160   3; 4; 5 ... 32 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 31  b = … mm
         650   650; 845  195   585-4095   3; 4; 5 ... 21 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 20  p = … mm F2 3-7
         650      845   260    780-4160   3; 4; 5 ... 16 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 15  l = … mm
         845  845; 1040  130   390-4160   3; 4; 5 ... 32 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 31  LG = …
         845  845; 1040  195   585-4095   3; 4; 5 ... 21 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 20  BG = …
         845  845; 1040  260   780-4160   3; 4; 5 ... 16 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 15  TR = …
         845      1040  325    975-3900   3; 4; 5 ... 12 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 11  DP = … F2 3-7
        1040      845   130    390-4160   3; 4; 5 ... 32 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 31  v  = … m/min  3)
                                                                                     N
        1040      845   195    585-4095   3; 4; 5 ... 21 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 20  U = … V F2 13-9
        1040      845   260    780-4160   3; 4; 5 ... 16 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 15  f = … Hz F2 13-9
       1)  GM = Getriebemotor            2)  DP = Antriebsposition F2 3-7
              0: ohne (Schnittstelle SW27)  3)  v N  = Nenngeschwindigkeit (m/min);
              1: mit Getriebenotor SW 27        2 ; 4; 6; 9; 12; 15; 18
                                                 *
              2: ohne (Schnittstelle zu SEW   v N  = 0 (ohne Getriebemotor)
              Anschluss Rundwelle Ø 20)

       Beschreibung weiterer Parameter F2 0-3  *  Ggf. Zusatzmaßnahmen erforderlich



           F2 13-20
