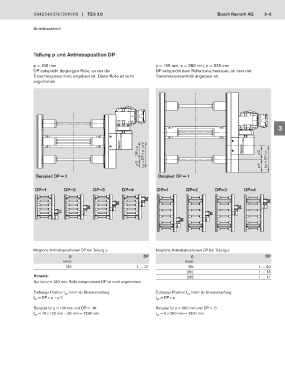

3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 3–5

Antriebseinheit

Teilung p und Antriebsposition DP

p = 130 mm p = 195 mm; p = 260 mm; p = 325 mm
DP entspricht derjenigen Rolle, an der der DP entspricht dem Rollenzwischenraum, an dem der
Transmissionsantrieb angebaut ist. Diese Rolle ist nicht Transmissionsantrieb angebaut ist.
angetrieben.

1

2

3 2

DP x p l DP = DP x p - p/2 p/2 4

p/2 p/2 l DP = DP x p 5

Beispiel: DP = 2 Beispiel: DP = 1 6

DP=1 DP=2 DP=3 DP=4 DP=1 DP=2 DP=3 DP=4 7

8

9

10
28112 28113

Mögliche Antriebspositionen DP bei Teilung p Mögliche Antriebspositionen DP bei Teilung p
p DP p DP 11
(mm) (mm)
130 1 … 31 195 1 … 20
260 1 … 15 12
Hinweis: 325 1 … 11
Nur bei p = 130 mm: Rolle entsprechend DP ist nicht angetrieben.
13
Zulässige Position l (mm) ab Streckenanfang: Zulässige Position l (mm) ab Streckenanfang:
DP
DP
l = DP x p – p/2 l = DP x p
14
DP
DP
Beispiel für p = 130 mm und DP = 10: Beispiel für p = 260 mm und DP = 5:
l = 10 x 130 mm – 65 mm = 1235 mm l = 5 x 260 mm = 1300 mm
DP
DP
