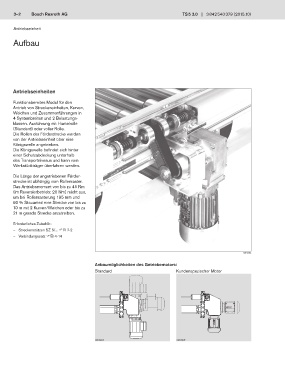

3–2 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Antriebseinheit

Aufbau

Antriebseinheiten

Funktionsbereites Modul für den
Antrieb von Streckeneinheiten, Kurven,
Weichen und Zusammenführungen in
4 Systembreiten und 2 Belastungs-
klassen. Ausführung mit Hantelrolle
(Standard) oder voller Rolle.
Die Rollen der Förderstrecke werden
von der Antriebseinheit über eine
Königswelle angetrieben.
Die Königswelle befindet sich hinter
einer Schutzabdeckung unterhalb
des Transportniveaus und kann vom
Werkstückträger überfahren werden.

Die Länge der angetriebenen Förder-
strecke ist abhängig vom Rollenraster.
Das Antriebsmoment von bis zu 45 Nm
(im Reversierbetrieb: 20 Nm) reicht aus,
um bei Rollenrasterung 195 mm und
80 % Stauanteil eine Strecke von bis zu
10 m mit 2 Kurven/Weichen oder bis zu
21 m gerade Strecke anzutreiben.

Erforderliches Zubehör:
— Streckenstützen SZ 5/... F2 7-2
— Verbindungssatz F2 4-14

00137414
Anbaumöglichkeiten des Getriebemotors:
Standard Kundenspezischer Motor

00132934 00134807
