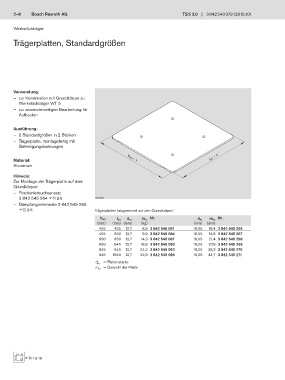

2–8 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Werkstückträger

Trägerplatten, Standardgrößen

Verwendung:
— zur Kombination mit Grundkörper zu
Werkstückträger WT 5
— zur anwenderseitigen Bearbeitung für
Aufbauten

Ausführung:
— 6 Standardgrößen in 2 Stärken
— Trägerplatte, montagefertig mit
Befestigungsbohrungen
l WT – 4
Material:
b WT – 4
Aluminium
Hinweis:
Zur Montage der Trägerplatte auf dem
Grundkörper:
— Positionierbuchsensatz
3 842 545 264 F2 2-5 00132864
— Dämpfungselemente 3 842 545 265
F2 2-5 Trägerplatten (abgestimmt auf den Grundkörper)
Nr. Nr.
b WT l WT d PL m PL d PL m PL
(mm) (mm) (mm) (kg) (mm) (mm)
455 455 12,7 6,9 3 842 545 081 19,05 10,4 3 842 545 266
455 650 12,7 9,9 3 842 545 084 19,05 14,9 3 842 545 267
650 650 12,7 14,3 3 842 545 087 19,05 21,4 3 842 545 268
650 845 12,7 18,6 3 842 545 090 19,05 27,9 3 842 545 269
845 845 12,7 24,2 3 842 545 093 19,05 36,3 3 842 545 270
845 1040 12,7 29,8 3 842 545 096 19,05 44,7 3 842 545 271
d PL = Plattenstärke
m PL = Gewicht der Platte

F2 13-16
