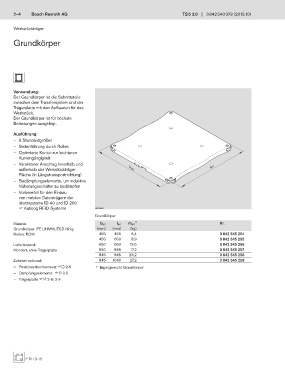

2–4 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Werkstückträger

Grundkörper

Verwendung:
Der Grundkörper ist die Schnittstelle
zwischen dem Transfersystem und der
Trägerplatte mit den Aufbauten für das
Werkstück.
Der Grundkörper ist für höchste
Belastungen ausgelegt.
Ausführung:
— 6 Standardgrößen
— Seitenführung durch Rollen
— Optimierte Kontur zur leichteren
Kurvengängigkeit
— Vereinzeler Anschlag innerhalb und
außerhalb der Werkstückträger- b WT l WT
Fläche (in Längstransportrichtung)
— Bedämpfungselemente, um induktive
Näherungsschalter zu bedämpfen
— Vorbereitet für den Einbau
von mobilen Datenträgern der
Identsysteme ID 40 und ID 200
F Katalog RFID-Systeme 00132861
Grundkörper
Material: b WT l WT m WT 1) Nr.
Grundkörper: PE UHMW, ESD-fähig (mm) (mm) (kg)
Rollen: POM 455 455 6,4 3 842 545 254
455 650 8,9 3 842 545 255
Lieferzustand: 650 650 13,5 3 842 545 256
Montiert, ohne Trägerplatte 650 845 17,2 3 842 545 257
845 845 23,2 3 842 545 258
Zubehör optional: 845 1040 27,2 3 842 545 259
— Positionierbuchsensatz F2 2-5 1) Eigengewicht Grundkörper
— Dämpfungselemente F2 2-5
— Trägerplatte F2 2-8; 2-9

F2 13-15
