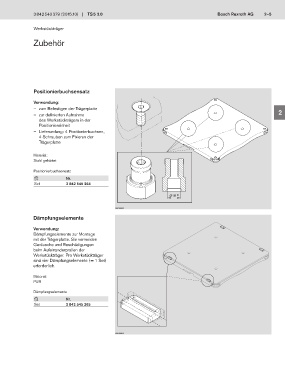

Page 13 - TS5_3.0

3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 2–5

Werkstückträger

Zubehör

Positionierbuchsensatz
1
Verwendung:
— zum Befestigen der Trägerplatte
— zur definierten Aufnahme 2
des Werkstückträgers in der
Positioniereinheit 3
— Lieferumfang: 4 Positionierbuchsen,
4 Schrauben zum Fixieren der
Trägerplatte 4

Material:
Stahl gehärtet 5

Positionierbuchsensatz
Nr. 6
Set 3 842 545 264
7
16 H8

8
00132863
Dämpfungselemente
9
Verwendung:
Dämpfungselemente zur Montage
mit der Trägerplatte. Sie vermeiden 10
Geräusche und Beschädigungen
beim Aufeinanderprallen der
Werkstückträger. Pro Werkstückträger 11
sind vier Dämpfungselemente ( = 1 Set)
erforderlich.
12
Material:
PUR
13
Dämpfungselemente
Nr. 14
Set 3 842 545 265

15

16
00132862
