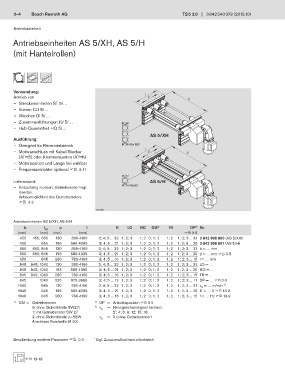

3–4    Bosch Rexroth AG                                               TS 5 3.0  3 842 540 379 (2015.10)


       Antriebseinheit

       Antriebseinheiten AS 5/XH, AS 5/H

       (mit Hantelrollen)








       Verwendung:
       Antrieb von                                            l  p              b
          — Streckeneinheiten ST 5/…
          — Kurven CU 5/…
          — Weichen DI 5/…
          — Zusammenführungen JU 5/…
          — Hub-Quereinheit HQ 5/…
                                                                AS 5/XH
       Ausführung:
          — Geeignet für Reversierbetrieb              45x180
          — Motoranschluss mit Kabel/Stecker                  l  p             b
         (AT=S) oder Klemmenkasten (AT=K)
          — Motorposition und Länge frei wählbar
          — Frequenzumrichter optional F2  3-11

       Lieferzustand:                                           AS 5/H
          — Einbaufertig montiert, Getriebemotor liegt   45x90
         lose bei.
         Anbaumöglichkeit des Getriebemotors
         F2 3-2
                                         00132870

       Antriebseinheiten AS 5/XH, AS 5/H
           b       l WT   p          l           N    LG    BG  GM 1)  TR        DP  Nr.
                                                                                   2)
         (mm)     (mm)  (mm)      (mm)                                        F2 3-5
         455   455; 650  130   390-4160   3; 4; 5 ... 32 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 31  3 842 998 800 (AS 5/XH)
         455      650   195    585-4095   3; 4; 5 ... 21 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 20  3 842 998 801 (AS 5/H)
         650   650; 845  130   390-4160   3; 4; 5 ... 32 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 31  b = … mm
         650   650; 845  195   585-4095   3; 4; 5 ... 21 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 20  p = … mm F2 3-5
         650      845   260    780-4160   3; 4; 5 ... 16 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 15  l = … mm
         845  845; 1040  130   390-4160   3; 4; 5 ... 32 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 31  LG = …
         845  845; 1040  195   585-4095   3; 4; 5 ... 21 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 20  BG = …
         845  845; 1040  260   780-4160   3; 4; 5 ... 16 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 15  TR = …
         845      1040  325    975-3900   3; 4; 5 ... 12 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 11  DP = … F2 3-5
        1040      845   130    390-4160   3; 4; 5 ... 32 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 31  v  = … m/min  3)
                                                                                     N
        1040      845   195    585-4095   3; 4; 5 ... 21 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 20  U = … V F2 13-9
        1040      845   260    780-4160   3; 4; 5 ... 16 1; 2; 3  1; 2 0; 1; 2  1; 2  1; 2; 3 ... 15  f = … Hz F2 13-9
       1)  GM = Getriebemotor            2)  DP = Antriebsposition F2 3-5
              0: ohne (Schnittstelle SW27)  3)  v N  = Nenngeschwindigkeit (m/min);
                                                 *
              1: mit Getriebenotor SW 27        2 ; 4; 6; 9; 12; 15; 18
              2: ohne (Schnittstelle zu SEW   v N  = 0 (ohne Getriebemotor)
              Anschluss Rundwelle Ø 20)


       Beschreibung weiterer Parameter F2 0-3  *  Ggf. Zusatzmaßnahmen erforderlich



           F2 13-18
