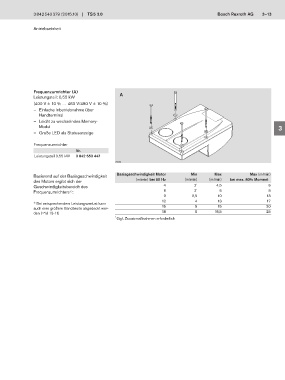

3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 3–13

Antriebseinheit

Frequenzumrichter (A)
Leistungsteil: 0,55 kW A 1
(400 V ± 10 % … 460 V/480 V ± 10 %)
— Einfache Inbetriebnahme über 2
Handterminal
— Leicht zu wechselndes Memory-
Modul 3 2
— Große LED als Statusanzeige

Frequenzumrichter 4
Nr.
Leistungsteil 0,55 kW 3 842 553 447
29384 5

Basierend auf der Basisgeschwindigkeit Basisgeschwindigkeit Motor Min Max Max (m/min) 6
des Motors ergibt sich der (m/min) bei 50 Hz (m/min) (m/min) bei max. 80% Moment
Geschwindigkeitsbereich des 4 2 * 4,5 6
Frequenzumrichters : 6 2 * 6 8 7
1)
9 3,5 10 13
12 4 13 17
1) Bei entsprechendem Leistungsverlust kann
auch eine größere Bandbreite abgedeckt wer- 15 5 15 20 8
den (F2 13-11) 18 6 18,5 25
* Ggf. Zusatzmaßnahmen erforderlich
