3–12 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Antriebseinheit

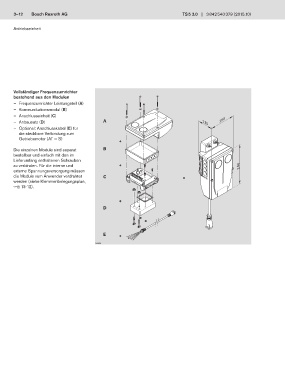

Vollständiger Frequenzumrichter
bestehend aus den Modulen
— Frequenzumrichter Leistungsteil (A)
— Kommunikationsmodul (B)
— Anschlusseinheit (C)
— Anbausatz (D) A 110 160
— Optional: Anschlusskabel (E) für
die steckbare Verbindung zum
Getriebemotor (AT = S)
+
Die einzelnen Module sind separat B
bestellbar und einfach mit den im
Lieferumfang enthaltenen Schrauben
zu verbinden. Für die interne und + 240
externe Spannungs versorgung müssen
die Module vom Anwender verdrahtet C =
werden (siehe Klemmenbelegungsplan,
F2 13-12).

+
D

E +

29383
