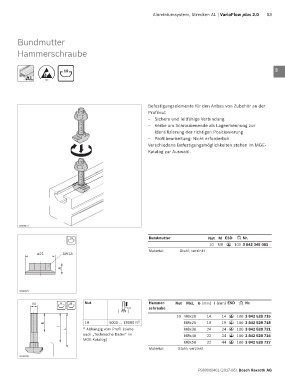

Aluminiumsystem, Strecken AL | VarioFlow plus 2.0 63
Bundmutter 1
Hammerschraube 2
10 3
AL
AL ESD
4
5
Befestigungselemente für den Anbau von Zubehör an der
Profilnut 6
– Sichere und leitfähige Verbindung
– Kerbe am Schraubenende als Lageerkennung zur 7
Identifizierung der richtigen Positionierung
– Profilbearbeitung: Nicht erforderlich 8
Verschiedene Befestigungsmöglichkeiten stehen im MGE-
Katalog zur Auswahl. 9
10
11
12
13
14
00109373
15
10 Bundmutter Nut M ESD Nr.
10 M8 100 3 842 345 081 16
ESD
Material: Stahl; verzinkt
ø21 SW13
17
8 18
19
00109379
20
M 8 10 Nut Hammer Nut MxL b (mm) l (mm) ESD Nr.
F max schraube
21
10 M8x20 14 14 100 3 842 528 715
ESD
b 10 6000 … 18000 N 1) M8x25 19 19 ESD 100 3 842 528 718 22
l 1)
L Abhängig vom Profil (siehe M8x30 24 24 100 3 842 528 721
ESD
auch „Technische Daten“ im M8x40 22 34 100 3 842 528 724
MGE-Katalog) ESD 23
M8x50 22 44 100 3 842 528 727
ESD
Material: Stahl; verzinkt
24
00109380
R999000401 (2017-06), Bosch Rexroth AG
