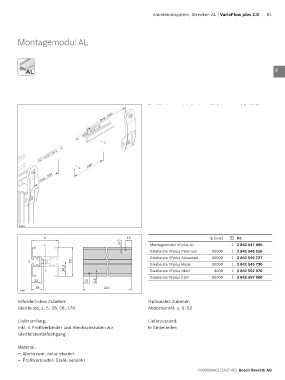

Aluminiumsystem, Strecken AL | VarioFlow plus 2.0 61

Montagemodul AL 1

2

AL 3
AL
4

5

Das Montagemodul dient zum Einbringen und Schließen 6
max. 500 bzw. Öffnen der Kette. Es wird an einer beliebigen Stelle
der Förderstrecke eingebaut, die im Betrieb gut zugänglich
ist. Das Montagemodul ist bei Strecken mit Antrieben ohne 7
Kettensack (z. B. Klemmförderer, Kurvenradantrieb)
vorzusehen. 8
Anbaumöglichkeit siehe Matrix auf Seite 289
– Abstand zu den nächsten Stützen beidseitig 9
max. 500 mm
240 – Stützprofil mit Gleitleiste wird im Montagemodul zur 10
Erhöhung der Laufruhe nicht unterbrochen
max. 500 – Gleitleistenunterbrechung nur auf der zu öffnenden 11
Seite erforderlich
12

13

14

23979
15
b 15 L (mm) Nr.
6,5 16
Y Montagemodul VFplus AL 1 3 842 547 899
Gleitleiste VFplus Premium 30000 1 3 842 546 116
Gleitleiste VFplus Advanced 30000 1 3 842 549 727 17
X 69 Gleitleiste VFplus Basic 30000 1 3 842 549 730
34,5 Gleitleiste VFplus Stahl 3000 1 3 842 552 970 18

Gleitleiste VFplus ESD 30000 1 3 842 557 000
23 15 6,5 19
28 240
23980
20
Erforderliches Zubehör: Optionales Zubehör:
Gleitleiste, s. S. 56, 58, 178 Abdeckprofil, s. S. 62
21
Lieferumfang: Lieferzustand: 22
Inkl. 4 Profilverbinder und Blechschrauben zur In Einzelteilen
Gleitleistenbefestigung
23

Material:
– Aluminium; natur eloxiert 24
– Profilverbinder: Stahl; verzinkt

R999000401 (2017-06), Bosch Rexroth AG
