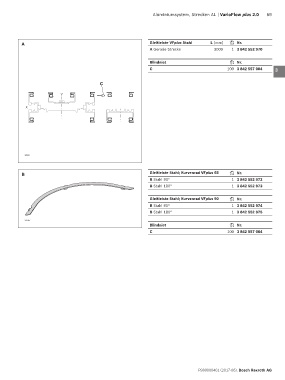

Page 59 - VarioFlow plus2
P. 59
Aluminiumsystem, Strecken AL | VarioFlow plus 2.0 59
A Gleitleiste VFplus Stahl L (mm) Nr. 1
A Gerade Strecke 3000 1 3 842 552 970
2
Blindniet Nr.
C 100 3 842 557 004 3
C 4
Y 5
x
6
7
8
9
33441
10
B Gleitleiste Stahl; Kurvenrad VFplus 65 Nr.
B Stahl 90° 1 3 842 552 972 11
B Stahl 180° 1 3 842 552 973
12
Gleitleiste Stahl; Kurvenrad VFplus 90 Nr.
B Stahl 90° 1 3 842 552 974 13
B Stahl 180° 1 3 842 552 975
14
33787
Blindniet Nr.
C 100 3 842 557 004 15
16
17
18
19
20
21
22
23
24
R999000401 (2017-06), Bosch Rexroth AG
