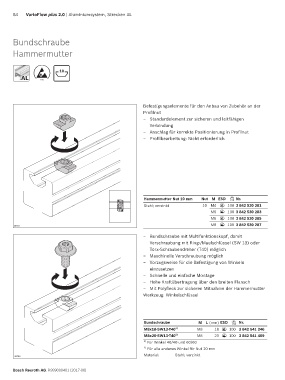

64 VarioFlow plus 2.0 | Aluminiumsystem, Strecken AL

Bundschraube

Hammermutter

10
AL
AL ESD

Befestigungselemente für den Anbau von Zubehör an der
Profilnut
– Standardelement zur sicheren und leitfähigen
Verbindung
– Anschlag für korrekte Positionierung in Profilnut
– Profilbearbeitung: Nicht erforderlich

Hammermutter Nut 10 mm Nut M ESD Nr.
Stahl; verzinkt 10 M4 100 3 842 530 281
ESD
M5 100 3 842 530 283
ESD
M6 100 3 842 530 285
ESD
M8 100 3 842 530 287
20978 ESD
– Bundschraube mit Multifunktionskopf, damit
Verschraubung mit Ring-/Maulschlüssel (SW 13) oder
Torx-Schraubendreher (T40) möglich
– Maschinelle Verschraubung möglich
– Vorzugsweise für die Befestigung von Winkeln
einzusetzen
– Schnelle und einfache Montage
– Hohe Kraftübertragung über den breiten Flansch
– Mit Polyfleck zur sicheren Mitnahme der Hammermutter
Werkzeug: Winkelschlüssel

Bundschraube M L (mm) ESD Nr.
M8x18­SW13­T40 1) M8 18 100 3 842 541 246
ESD
M8x20­SW13­T40 2) M8 20 100 3 842 541 409
ESD
1) Für Winkel 40/40 und 60/60
2) Für alle anderen Winkel für Nut 10 mm
Material: Stahl; verzinkt
20780
