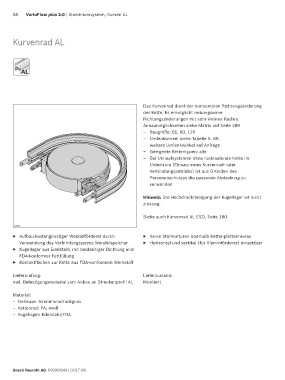

68 VarioFlow plus 2.0 | Aluminiumsystem, Kurven AL

Kurvenrad AL

AL
AL

Das Kurvenrad dient der horizontalen Richtungsänderung
der Kette. Es ermöglicht reibungsarme
Richtungsänderungen mit sehr kleinen Radien.
Anbaumöglichkeiten siehe Matrix auf Seite 289
– Baugröße: 65, 90, 120
– Umlenkwinkel siehe Tabelle S. 69,
weitere Umlenkwinkel auf Anfrage
– Geeignete Kettentypen: alle
– Bei Umlaufsystemen ohne rücklaufende Kette im
Untertrum (Einsatz eines Kurvenrad- oder
Verbindungsantriebs) ist aus Gründen des
Personenschutzes die passende Abdeckung zu
verwenden

Hinweis: Die Hochdruckreinigung der Kugellager ist nicht
zulässig.

Siehe auch Kurvenrad AL ESD, Seite 180.

23983
▶ Aufbau kostengünstiger Wendelförderer durch ▶ Keine Störkonturen oberhalb Kettenplattenniveau
Verwendung des Verbindungssatzes Wendelspeicher ▶ Horizontal und vertikal (für Klemmförderer) einsetzbar
▶ Kugellager aus Edelstahl, mit beidseitiger Dichtung und
FDA-konformer Fettfüllung
▶ Kontaktflächen zur Kette aus FDA-konformem Werkstoff

Lieferumfang: Lieferzustand:
Inkl. Befestigungsmaterial zum Anbau an Streckenprofil AL Montiert

Material:
– Gehäuse: Aluminiumdruckguss
– Kettenrad: PA; weiß
– Kugellager: Edelstahl/FDA

Bosch Rexroth AG, R999000401 (2017-06)
