72 VarioFlow plus 2.0 | Aluminiumsystem, Kurven AL

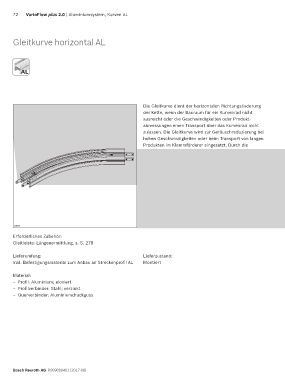

Gleitkurve horizontal AL

AL
AL

Die Gleitkurve dient der horizontalen Richtungsänderung
der Kette, wenn der Bauraum für ein Kurvenrad nicht
ausreicht oder die Geschwindigkeiten oder Produkt-
abmessungen einen Transport über das Kurvenrad nicht
zulassen. Die Gleitkurve wird zur Geräuschreduzierung bei
hohen Geschwindigkeiten oder beim Transport von langen
Produkten im Klemmförderer eingesetzt. Durch die
auftretende Reibung erhöht sich die Kettenzugkraft.
Anbaumöglichkeiten siehe Matrix auf Seite 289
– Baugröße: 65, 90, 120
– Umlenkwinkel und Radien siehe Tabelle S. 73,
weitere Umlenkwinkel und -radien auf Anfrage
– Geeignete Kettentypen: alle
– Ausführung mit offenen Streckenprofilen
– Einsatz der Gleitleisten Advanced oder Premium
erforderlich

24050
Erforderliches Zubehör:
Gleitleiste: Längenermittlung, s. S. 278

Lieferumfang: Lieferzustand:
Inkl. Befestigungsmaterial zum Anbau an Streckenprofil AL Montiert

Material:
– Profil: Aluminium; eloxiert
– Profilverbinder: Stahl; verzinkt
– Querverbinder: Aluminiumdruckguss
