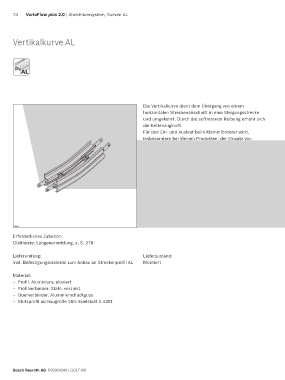

74 VarioFlow plus 2.0 | Aluminiumsystem, Kurven AL

Vertikalkurve AL

AL
AL

Die Vertikalkurve dient dem Übergang von einem
horizontalen Streckenabschnitt in eine Steigungsstrecke
und umgekehrt. Durch die auftretende Reibung erhöht sich
die Kettenzugkraft.
Für den Ein- und Auslauf beim Klemmförderer wird,
insbesondere bei kleinen Produkten, der Einsatz von
5°-Vertikalkurven empfohlen.
Anbaumöglichkeiten siehe Matrix auf Seite 289
– Baugröße: alle Spurbreiten
– Umlenkwinkel und Radien siehe Tabelle auf Seite 75,
weitere Umlenkwinkel und Radien auf Anfrage
– Geeignete Kettentypen: alle
– Ausführung mit offenen Streckenprofilen
– Einsatz der Gleitleisten Advanced oder Premium
erforderlich

24052
Erforderliches Zubehör:
Gleitleiste: Längenermittlung, s. S. 278

Lieferumfang: Lieferzustand:
Inkl. Befestigungsmaterial zum Anbau an Streckenprofil AL Montiert

Material:
– Profil: Aluminium; eloxiert
– Profilverbinder: Stahl; verzinkt
– Querverbinder: Aluminiumdruckguss
– Stützprofil ab Baugröße 160: Edelstahl 1.4301

Bosch Rexroth AG, R999000401 (2017-06)
