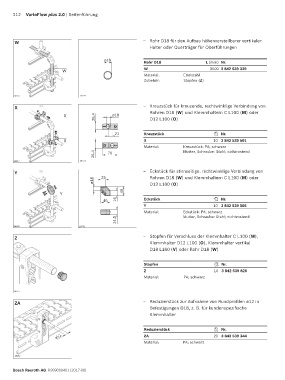

212 VarioFlow plus 2.0 | Seitenführung

W – Rohr D18 für den Aufbau höhenverstellbarer vertikaler
Halter oder Querträger für Oberführungen

ø18
Rohr D18 L (mm) Nr.
W W 3000 3 842 539 339
Material: Edelstahl
Zubehör: Stopfen (Z)

26116 19774
X – Kreuzstück für kreuzende, rechtwinklige Verbindung von

X 26,4 ø18 Rohren D18 (W) und Klemmhaltern C L100 (M) oder
D12 L100 (O)

21 Kreuzstück Nr.
X X 10 3 842 539 501
Material: Kreuzstück: PA; schwarz
26,4 76 Mutter, Schraube: Stahl; nichtrostend

26117 19772
Y – Eckstück für stirnseitige, rechtwinklige Verbindung von
25 Rohren D18 (W) und Klemmhaltern C L100 (M) oder
ø18 D12 L100 (O)
46
Y
46 25 Eckstück Nr.
Y 10 3 842 539 505
Material: Eckstück: PA; schwarz
24,5 Mutter, Schraube: Stahl; nichtrostend

26118 19773
Z – Stopfen für Verschluss der Klemmhalter C L100 (M),
Klemmhalter D12 L100 (O), Klemmhalter vertikal
D18 L160 (V) oder Rohr D18 (W)

Stopfen Nr.
Z 10 3 842 539 826
Material: PA; schwarz

26113
ZA – Reduzierstück zur Aufnahme von Rundprofilen ø12 in
Befestigungen D18, z. B. für kundenspezifische
Klemmhalter

Reduzierstück Nr.
ø12 ZA 20 3 842 539 344
Material: PA; schwarz

25642

Bosch Rexroth AG, R999000401 (2017-06)
