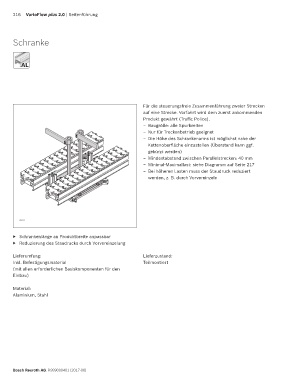

Page 216 - VarioFlow plus2
P. 216
216 VarioFlow plus 2.0 | Seitenführung
Schranke
AL
AL
Für die steuerungsfreie Zusammenführung zweier Strecken
auf eine Strecke. Vorfahrt wird dem zuerst ankommenden
Produkt gewährt (Traffic Police).
– Baugröße: alle Spurbreiten
– Nur für Trockenbetrieb geeignet
– Die Höhe des Schrankenarms ist möglichst nahe der
Kettenoberfläche einzustellen (Überstand kann ggf.
gekürzt werden)
– Mindestabstand zwischen Parallelstrecken: 40 mm
– Minimal-Maximallast: siehe Diagramm auf Seite 217
– Bei höheren Lasten muss der Staudruck reduziert
werden, z. B. durch Vorvereinzeln
33777
▶ Schrankenlänge an Produktbreite anpassbar
▶ Reduzierung des Staudrucks durch Vorvereinzelung
Lieferumfang: Lieferzustand:
Inkl. Befestigungsmaterial Teilmontiert
(mit allen erforderlichen Basiskomponenten für den
Einbau)
Material:
Aluminium, Stahl
Bosch Rexroth AG, R999000401 (2017-06)
