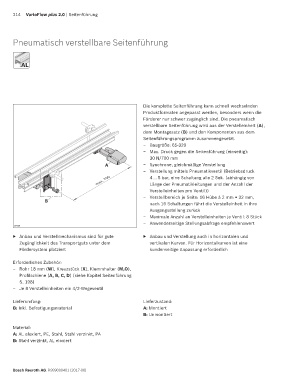

214 VarioFlow plus 2.0 | Seitenführung

Pneumatisch verstellbare Seitenführung

AL
AL

Die komplette Seitenführung kann schnell wechselnden
Produktformaten angepasst werden, besonders wenn die
Förderer nur schwer zugänglich sind. Die pneumatisch
verstellbare Seitenführung wird aus der Verstelleinheit (A),
dem Montagesatz (B) und den Komponenten aus dem
Seitenführungsprogramm zusammengesetzt.
– Baugröße: 65-320
– Max. Druck gegen die Seitenführung (einseitig):
30 N/700 mm
A – Synchrone, gleichmäßige Verstellung
– Verstellung mittels Pneumatikventil (Betriebsdruck
max. 750 4 … 5 bar, eine Schaltung alle 2 Sek. (abhängig von
Länge der Pneumatikleitungen und der Anzahl der
Verstelleinheiten pro Ventil))
– Verstellbereich je Seite: 16 Hübe à 2 mm = 32 mm,
B
nach 16 Schaltungen fährt die Verstelleinheit in ihre
Ausgangsstellung zurück
– Maximale Anzahl an Verstelleinheiten je Ventil: 8 Stück
– Anwenderseitige Stellungsabfrage empfehlenswert
29420
▶ Anbau und Verstellmechanismus sind für gute ▶ Anbau und Verstellung auch in horizontalen und
Zugänglichkeit des Transportguts unter dem vertikalen Kurven. Für Horizontalkurven ist eine
Fördersystem platziert kundenseitige Anpassung erforderlich

Erforderliches Zubehör:
– Rohr 18 mm (W), Kreuzstück (X), Klemmhalter (M,O),
Profilschiene (A, B, C, D) (siehe Kapitel Seitenführung
S. 198)
– Je 8 Verstelleinheiten ein 4/2-Wegeventil

Lieferumfang: Lieferzustand:
B: Inkl. Befestigungsmaterial A: Montiert
B: Unmontiert

Material:
A: AL eloxiert, PE, Stahl, Stahl verzinkt, PA
B: Stahl verzinkt, AL eloxiert

Bosch Rexroth AG, R999000401 (2017-06)
