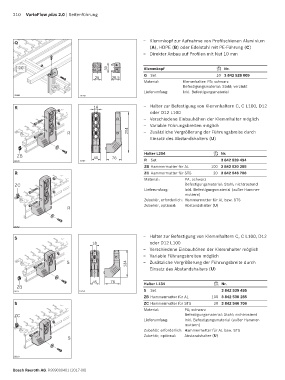

Page 210 - VarioFlow plus2

210 VarioFlow plus 2.0 | Seitenführung

Q – Klemmkopf zur Aufnahme von Profilschienen Aluminium
(A), HDPE (B) oder Edelstahl mit PE-Führung (C)
– Direkter Anbau auf Profilen mit Nut 10 mm

30 Klemmkopf Nr.

25 26,5 Q Set 10 3 842 528 009
Material: Klemmhalter: PA; schwarz
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial
25641 19783
R 18 – Halter zur Befestigung von Klemmhaltern C, C L100, D12
oder D12 L100
– Verschiedene Einbauhöhen der Klemmhalter möglich
– Variable Führungsbreiten möglich
R 204 – Zusätzliche Vergrößerung der Führungsbreite durch
Einsatz des Abstandshalters (U)

Halter L204 Nr.
ZB 45 76
26120 19767 R Set 3 842 539 494
ZB Hammermutter für AL 100 3 842 530 285
R ZC Hammermutter für STS 20 3 842 546 706
Material: PA, schwarz
ZC Befestigungsmaterial: Stahl; nichtrostend
Lieferumfang: Inkl. Befestigungsmaterial (außer Hammer-
muttern)
Zubehör, erforderlich: Hammermutter für AL bzw. STS
Zubehör, optional: Abstandshalter (U)
R

26152
S – Halter zur Befestigung von Klemmhaltern C, C L100, D12
18 oder D12 L100
– Verschiedene Einbauhöhen der Klemmhalter möglich
– Variable Führungsbreiten möglich
S 134 – Zusätzliche Vergrößerung der Führungsbreite durch
Einsatz des Abstandshalters (U)

45 76 Halter L134 Nr.
ZB
26121 19768 S Set 3 842 539 495
ZB Hammermutter für AL 100 3 842 530 285
S ZC Hammermutter für STS 20 3 842 546 706
Material: PA; schwarz
ZC Befestigungsmaterial: Stahl; nichtrostend
Lieferumfang: Inkl. Befestigungsmaterial (außer Hammer-
muttern)
Zubehör, erforderlich: Hammermutter für AL bzw. STS
Zubehör, optional: Abstandshalter (U)
S

26153

Bosch Rexroth AG, R999000401 (2017-06)
