208 VarioFlow plus 2.0 | Seitenführung

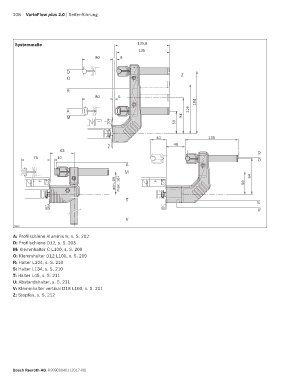

Systemmaße
135
80 8

D Z
O

R
80 5
164
A 129
M 94
59

40 135
48
63 D
75 10 O
A A
M 94
min. 59 max. 187 59

T S

U
V

25640
A: Profilschiene Aluminium, s. S. 202
D: Profilschiene D12, s. S. 203
M: Klemmhalter C L100, s. S. 209
O: Klemmhalter D12 L100, s. S. 209
R: Halter L204, s. S. 210
S: Halter L134, s. S. 210
T: Halter L45, s. S. 211
U: Abstandshalter, s. S. 211
V: Klemmhalter vertikal D18 L160, s. S. 211
Z: Stopfen, s. S. 212

Bosch Rexroth AG, R999000401 (2017-06)
