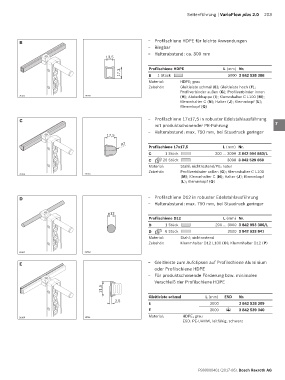

Page 203 - VarioFlow plus2

Seitenführung | VarioFlow plus 2.0 203

B – Profilschiene HDPE für leichte Anwendungen 1
– Biegbar
– Halterabstand: ca. 300 mm
13,5 2

Profilschiene HDPE L (mm) Nr. 3
17,3 B 1 Stück 3000 3 842 538 388

Material: HDPE; grau 4
Zubehör: Gleitleiste schmal (E); Gleitleiste hoch (F);
Profilverbinder außen (G); Profilverbinder innen
26105 19760 (H); Abdeckkappe (I); Klemmhalter C L100 (M); 5
Klemmhalter C (N); Halter (J); Klemmkopf (L);
Klemmkopf (Q)
6

C – Profilschiene 17x17,5 in robuster Edelstahlausführung
mit produktschonender PE-Führung 7
– Halterabstand: max. 750 mm, bei Staudruck geringer
17,5 8
R7
Profilschiene 17x17,5 L (mm) Nr. 9
C 1 Stück 200 … 3000 3 842 994 863/L
C 20 Stück 3000 3 842 529 850
Material: Stahl; nichtrostend/PE; natur 10
Zubehör: Profilverbinder außen (G); Klemmhalter C L100
26106 19763
(M); Klemmhalter C (N); Halter (J); Klemmkopf 11
(L); Klemmkopf (Q)
12
D – Profilschiene D12 in robuster Edelstahlausführung
– Halterabstand: max. 750 mm, bei Staudruck geringer 13

ø12
Profilschiene D12 L (mm) Nr. 14
D 1 Stück 200 … 3000 3 842 993 306/L
D 6 Stück 3000 3 842 533 841 15
Material: Stahl; nichtrostend
Zubehör: Klemmhalter D12 L100 (O); Klemmhalter D12 (P) 16

26107 19764
17
E – Gleitleiste zum Aufclipsen auf Profilschiene Aluminium
oder Profilschiene HDPE 18
– Für produktschonende Förderung bzw. minimalen
Verschleiß der Profilschiene HDPE 19
21,5

Gleitleiste schmal L (mm) ESD Nr. 20
2,5
E 3000 3 842 538 209
E 3000 3 842 539 340 21
ESD
Material: HDPE; grau
26108 19761
ESD: PE-UHMW, leitfähig, schwarz
22
23

24

R999000401 (2017-06), Bosch Rexroth AG
