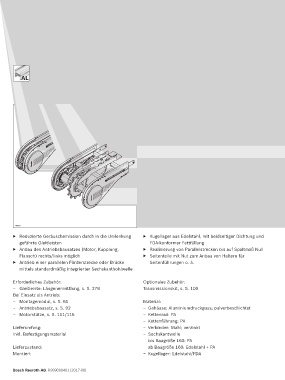

86 VarioFlow plus 2.0 | Aluminiumsystem, Antrieb und Umlenkung AL

Umlenkung AL

Geschlossener Kopfantrieb AL

AL
AL

Durch das innovative Antriebskonzept kann die Umlenkung
als Umlenkung an sich oder ergänzt mit dem
Antriebsbausatz als Kopfantrieb ohne Kettensack betrieben
werden. Hierbei ist die Streckenlänge auf maximal 7 m
begrenzt.
– Baugröße: alle Spurbreiten
24060
– Geeignete Kettentypen: alle
– Zulässige Kettenzugkraft
Funktion Umlenkung: F max = 1250 N
Funktion Kopfantrieb ohne Kettensack: F max = 600 N
Mit verkürztem Wartungsintervall, wegen Kettenlängung
– Streckenlänge Funktion Umlenkung: L ≤ 30 m
Streckenlänge Funktion als Antrieb: L ≤ 7 m
– Fördergeschwindigkeit: v N = 2 … 60 m/min,
andere Geschwindigkeiten auf Anfrage
– Verwendung in Kombination mit Antriebsbausatz als
Antrieb von Klemmförderern
– Nicht für Reversierbetrieb geeignet
24060

▶ Reduzierte Geräuschemission durch in die Umlenkung ▶ Kugellager aus Edelstahl, mit beidseitiger Dichtung und
geführte Gleitleisten FDA-konformer Fettfüllung
▶ Anbau des Antriebsbausatzes (Motor, Kupplung, ▶ Realisierung von Parallelstrecken bis auf Spaltmaß Null
Flansch) rechts/links möglich ▶ Seitenteile mit Nut zum Anbau von Haltern für
▶ Antrieb einer parallelen Förderstrecke oder Brücke Seitenführungen o. ä.
mittels standardmäßig integrierter Sechskanthohlwelle

Erforderliches Zubehör: Optionales Zubehör:
– Gleitleiste: Längenermittlung, s. S. 278 Transmissionskit, s. S. 100
Bei Einsatz als Antrieb:
– Montagemodul, s. S. 61 Material:
– Antriebsbausatz, s. S. 92 – Gehäuse: Aluminiumdruckguss; pulverbeschichtet
– Motorstütze, s. S. 111/115 – Kettenrad: PA
– Kettenführung: PA
Lieferumfang: – Verbinder: Stahl; verzinkt
Inkl. Befestigungsmaterial – Sechskantwelle
bis Baugröße 160: PA
Lieferzustand: ab Baugröße 160: Edelstahl + PA
Montiert – Kugellager: Edelstahl/FDA

Bosch Rexroth AG, R999000401 (2017-06)
