Page 91 - VarioFlow plus2
P. 91

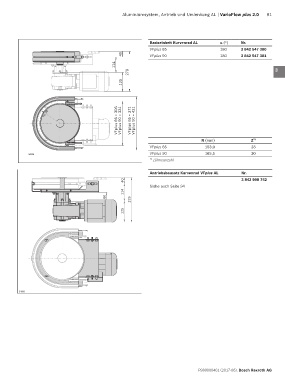

Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 2.0 91
Basiseinheit Kurvenrad AL α (°) Nr. 1
VFplus 65 180 3 842 547 380
40 VFplus 90 180 3 842 547 381 2
114
279 3
125 4
5
VFplus 65 = 306 VFplus 90 = 331 VFplus 65 = 371 VFplus 90 = 421 7
R 6
Z
1)
R (mm) Z 8
VFplus 65 153,0 28 9
24924 VFplus 90 165,5 30
1) Zähneanzahl
10
Antriebsbausatz Kurvenrad VFplus AL Nr.
40 3 842 998 742 11
Siehe auch Seite 94
114 12
60
279
13
SW27 125
29,4 14
15
16
17
18
19
24925
20
21
22
23
24
R999000401 (2017-06), Bosch Rexroth AG
