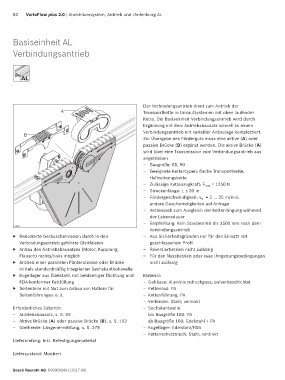

82 VarioFlow plus 2.0 | Aluminiumsystem, Antrieb und Umlenkung AL

Basiseinheit AL

Verbindungsantrieb

AL
AL

Der Verbindungsantrieb dient zum Antrieb der
A Transportkette in Umlaufsystemen mit oben laufender
Kette. Die Basiseinheit Verbindungsantrieb wird durch
Ergänzung mit dem Antriebsbausatz schnell zu einem
Verbindungsantrieb mit variabler Anbaulage komplettiert.
B
Zur Übergabe des Förderguts muss eine aktive (A) oder
passive Brücke (B) ergänzt werden. Die aktive Brücke (A)
wird über eine Transmission vom Verbindungsantrieb aus
angetrieben
– Baugröße: 65, 90
– Geeignete Kettentypen: flache Transportkette,
Haftreibungskette
– Zulässige Kettenzugkraft: F max = 1250 N
– Streckenlänge: L ≤ 30 m
– Fördergeschwindigkeit: v N = 2 … 25 m/min,
andere Geschwindigkeiten auf Anfrage
– Kettensack zum Ausgleich der Kettenlängung während
der Lebensdauer
– Empfehlung: Kein Staubetrieb bis 1500 mm nach dem
29405
Verbindungsantrieb
▶ Reduzierte Geräuschemission durch in den – Aus Sicherheitsgründen nur für den Einsatz mit
Verbindungsantrieb geführte Gleitleisten geschlossenem Profil
▶ Anbau des Antriebsbausatzes (Motor, Kupplung, – Reversierbetrieb nicht zulässig
Flansch) rechts/links möglich – Für den Nassbetrieb oder raue Umgebungsbedingungen
▶ Antrieb einer parallelen Förderstrecke oder Brücke nicht zulässig
mittels standardmäßig integrierter Sechskanthohlwelle
▶ Kugellager aus Edelstahl, mit beidseitiger Dichtung und Material:
FDA-konformer Fettfüllung – Gehäuse: Aluminiumdruckguss; pulverbeschichtet
▶ Seitenteile mit Nut zum Anbau von Haltern für – Kettenrad: PA
Seitenführungen o. ä. – Kettenführung: PA
– Verbinder: Stahl; verzinkt
Erforderliches Zubehör: – Sechskantwelle
– Antriebsbausatz, s. S. 92 bis Baugröße 160: PA
– Aktive Brücke (A) oder passive Brücke (B), s. S. 102 ab Baugröße 160: Edelstahl + PA
– Gleitleiste: Längenermittlung, s. S. 278 – Kugellager: Edelstahl/FDA
– Kettenschutzblech: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial

Lieferzustand: Montiert
