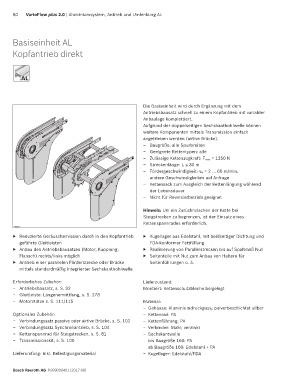

80 VarioFlow plus 2.0 | Aluminiumsystem, Antrieb und Umlenkung AL
Basiseinheit AL
Kopfantrieb direkt
AL
AL
Die Basiseinheit wird durch Ergänzung mit dem
Antriebsbausatz schnell zu einem Kopfantrieb mit variabler
Anbaulage komplettiert.
Aufgrund der doppelseitigen Sechskanthohlwelle können
weitere Komponenten mittels Transmission einfach
angetrieben werden (aktive Brücke).
– Baugröße: alle Spurbreiten
– Geeignete Kettentypen: alle
– Zulässige Kettenzugkraft: F max = 1250 N
– Streckenlänge: L ≤ 30 m
– Fördergeschwindigkeit: v N = 2 … 60 m/min,
andere Geschwindigkeiten auf Anfrage
– Kettensack zum Ausgleich der Kettenlängung während
der Lebensdauer
– Nicht für Reversierbetrieb geeignet
Hinweis: Um ein Zurückrutschen der Kette bei
Steigstrecken zu begrenzen, ist der Einsatz eines
Kettenspannrades erforderlich.
29399
▶ Reduzierte Geräuschemission durch in den Kopfantrieb ▶ Kugellager aus Edelstahl, mit beidseitiger Dichtung und
geführte Gleitleisten FDA-konformer Fettfüllung
▶ Anbau des Antriebsbausatzes (Motor, Kupplung, ▶ Realisierung von Parallelstrecken bis auf Spaltmaß Null
Flansch) rechts/links möglich ▶ Seitenteile mit Nut zum Anbau von Haltern für
▶ Antrieb einer parallelen Förderstrecke oder Brücke Seitenführungen o. ä.
mittels standardmäßig integrierter Sechskanthohlwelle
Erforderliches Zubehör: Lieferzustand:
– Antriebsbausatz, s. S. 92 Montiert: Kettenschutzbleche beigelegt
– Gleitleiste: Längenermittlung, s. S. 278
– Motorstütze s. S. 111/115 Material:
– Gehäuse: Aluminiumdruckguss; pulverbeschichtet silber
Optionales Zubehör: – Kettenrad: PA
– Verbindungssatz passive oder aktive Brücke, s. S. 102 – Kettenführung: PA
– Verbindungssatz Synchronantrieb, s. S. 104 – Verbinder: Stahl; verzinkt
– Kettenspannrad für Steigstrecken, s. S. 81 – Sechskantwelle
– Transmissionskit, s. S. 100 bis Baugröße 160: PA
ab Baugröße 160: Edelstahl + PA
Lieferumfang: Inkl. Befestigungsmaterial – Kugellager: Edelstahl/FDA
Bosch Rexroth AG, R999000401 (2017-06)
