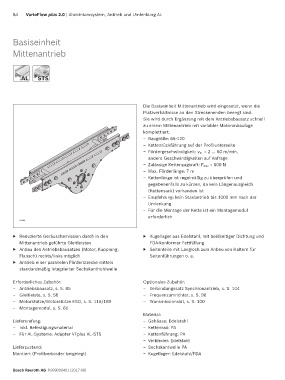

84 VarioFlow plus 2.0 | Aluminiumsystem, Antrieb und Umlenkung AL

Basiseinheit

Mittenantrieb

AL STS
AL
STS

Die Basiseinheit Mittenantrieb wird eingesetzt, wenn die
Platzverhältnisse an den Streckenenden beengt sind.
Sie wird durch Ergänzung mit dem Antriebsbausatz schnell
zu einem Mittenantrieb mit variabler Motoranbaulage
komplettiert.
– Baugröße: 65-120
– Kettenrückführung auf der Profilunterseite
– Fördergeschwindigkeit: v N = 2 … 60 m/min,
andere Geschwindigkeiten auf Anfrage
– Zulässige Kettenzugkraft: F max = 600 N
– Max. Förderlänge: 7 m
– Kettenlänge ist regelmäßig zu überprüfen und
gegebenenfalls zu kürzen, da kein Längenausgleich
(Kettensack) vorhanden ist
– Empfehlung: kein Staubetrieb bis 1000 mm nach der
Umlenkung
– Für die Montage der Kette ist ein Montagemodul
erforderlich
33598

▶ Reduzierte Geräuschemission durch in den ▶ Kugellager aus Edelstahl, mit beidseitiger Dichtung und
Mittenantrieb geführte Gleitleisten FDA-konformer Fettfüllung
▶ Anbau des Antriebsbausatzes (Motor, Kupplung, ▶ Seitenteile mit Langloch zum Anbau von Haltern für
Flansch) rechts/links möglich Seitenführungen o. a.
▶ Antrieb einer parallelen Förderstrecke mittels
standardmäßig integrierter Sechskanthohlwelle

Erforderliches Zubehör: Optionales Zubehör:
– Antriebsbausatz, s. S. 85 – Verbindungssatz Synchronantrieb, s. S. 104
– Gleitleiste, s. S. 56 – Frequenzumrichter, s. S. 96
– Motorstütze/Motorstütze ESD, s. S. 115/189 – Transmissionskit, s. S. 100
– Montagemodul, s. S. 61
Material:
Lieferumfang: – Gehäuse: Edelstahl
– Inkl. Befestigungsmaterial – Kettenrad: PA
– Für AL-Systeme: Adapter VFplus AL-STS – Kettenführung: PA
– Verbinder: Edelstahl
Lieferzustand: – Sechskantwelle PA
Montiert (Profilverbinder beigelegt) – Kugellager: Edelstahl/FDA

Bosch Rexroth AG, R999000401 (2017-06)
