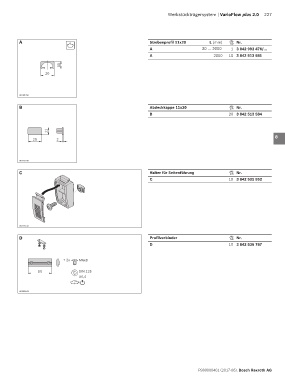

Page 227 - VarioFlow plus2

Werkstückträgersystem | VarioFlow plus 2.0 227

A 8 Strebenprofil 11x20 L (mm) Nr. 1
A 30 … 2000 1 3 842 992 476/…
A 2000 10 3 842 513 581 2
11
3
20
4

5
00109258
B Abdeckkappe 11x20 Nr. 6
B 20 3 842 513 584
7

11
8
20 2
9

00123160
10
C Halter für Seitenführung Nr.
C 10 3 842 531 552 11

12

13

14

00123143
15
D Profilverbinder Nr.
D 10 3 842 536 787 16

17
+ 2x M6x8
18
50 DIN 125
A6,4
8
19
00123161
20

21

22

23

24
