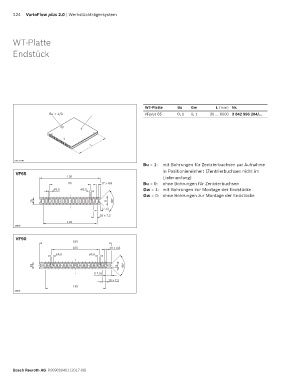

224 VarioFlow plus 2.0 | Werkstückträgersystem
WT-Platte
Endstück
WT-Platte Bu Gw L (mm) Nr.
VFplus 65 0; 1 0; 1 30 … 6000 3 842 996 204/…
VFplus 90 0; 1 0; 1 30 … 6000 3 842 996 205/…
Parameter Baugröße L min (mm) L max (mm)
Bu = 1 65/90 125 500
Gw = 1 65 76 500
90 114 500
Bu = 1: mit Bohrungen für Zentrierbuchsen zur Aufnahme
in Positioniereinheit (Zentrierbuchsen nicht im
Lieferumfang)
Bu = 0: ohne Bohrungen für Zentrierbuchsen
Gw = 1: mit Bohrungen zur Montage der Endstücke
Gw = 0: ohne Bohrungen zur Montage der Endstücke
Bosch Rexroth AG, R999000401 (2017-06)
