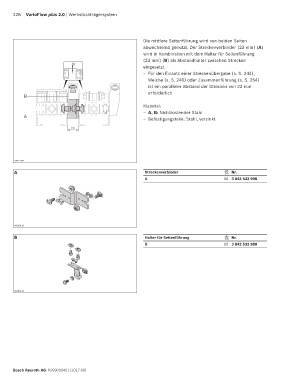

228 VarioFlow plus 2.0 | Werkstückträgersystem
Die mittlere Seitenführung wird von beiden Seiten
abwechselnd genutzt. Der Streckenverbinder (23 mm) (A)
wird in Kombination mit dem Halter für Seitenführung
(23 mm) (B) als Abstandhalter zwischen Strecken
0
eingesetzt.
– Für den Einsatz einer Streckenübergabe (s. S. 244),
Weiche (s. S. 246) oder Zusammenführung (s. S. 254)
ist ein paralleler Abstand der Strecken von 23 mm
erforderlich
B
Material:
0 – A, B: Nichtrostender Stahl
A
– Befestigungsteile: Stahl, verzinkt
23
00123142
A Streckenverbinder Nr.
A 10 3 842 532 998
23
00123112
00123142
B Halter für Seitenführung Nr.
B 10 3 842 532 980
00123113
