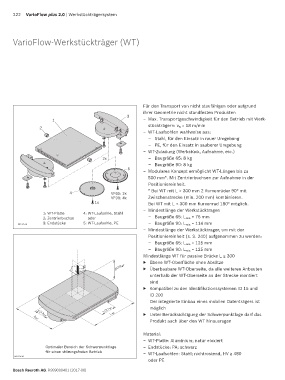

222 VarioFlow plus 2.0 | Werkstückträgersystem

VarioFlow-Werkstückträger (WT)

Für den Transport von nicht staufähigen oder aufgrund
ihrer Geometrie nicht standfesten Produkten
3
1 – Max. Transportgeschwindigkeit für den Betrieb mit Werk-
stückträgern: v N = 18 m/min
2
– WT-Laufsohlen wahlweise aus:
– Stahl, für den Einsatz in rauer Umgebung
– PE, für den Einsatz in sauberer Umgebung
– WT-Zuladung (Werkstück, Aufnahme, etc.)
2x – Baugröße 65: 8 kg
– Baugröße 90: 8 kg
5
– Modulares Konzept ermöglicht WT-Längen bis zu
500 mm*. Mit Zentrierbuchsen zur Aufnahme in der
Positioniereinheit.
* Bei WT mit L > 300 mm 2 Kurvenräder 90° mit
4 VF65: 2x
VF90: 4x Zwischenstrecke (min. 200 mm) kombinieren.
1x Bei WT mit L < 300 mm Kurvenrad 180° möglich.
00137554 – Mindestlänge der Werkstücktrager:
1: WT-Platte 4: WT-Laufsohle, Stahl
2: Zentrierbuchse oder – Baugröße 65: L min = 76 mm
3: Endstücke 5: WT-Laufsohle, PE – Baugröße 90: L min = 114 mm
00137554
– Mindestlänge der Werkstücktrager, um mit der
Positioniereinheit (s. S. 240) aufgenommen zu werden:
– Baugröße 65: L min = 125 mm
– Baugröße 90: L min = 125 mm
Mindestlänge WT für passive Brücke L ≥ 300
▶ Ebene WT-Oberfläche ohne Absätze
...F 1/2 b WT ▶ Überbaubare WT-Oberseite, da alle weiteren Anbauten
unterhalb der WT-Oberseite an der Strecke montiert
sind
▶ Kompatibel zu den Identifikationssystemen ID 15 und
ID 200
Der integrierte Einbau eines mobilen Datenträgers ist
1/3 l WT möglich
l WT ▶ Unter Berücksichtigung der Schwerpunktlage darf das
1/3 b WT
Produkt auch über den WT hinausragen
b WT
Material:
– WT-Platte: Aluminium; natur eloxiert
Optimaler Bereich der Schwerpunktlage – Endstücke: PA; schwarz
für einen störungsfreien Betrieb – WT-Laufsohlen: Stahl; nichtrostend, HV ≥ 480
00123130
oder PE
Bosch Rexroth AG, R999000401 (2017-06)
