188 VarioFlow plus 2.0 | ESD-System

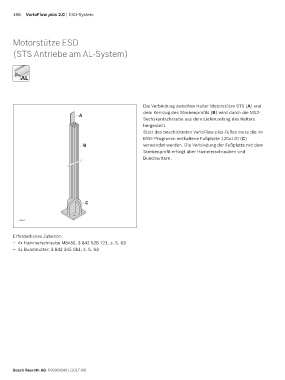

Motorstütze ESD
(STS Antriebe am AL-System)
AL
AL
Die Verbindung zwischen Halter Motorstütze STS (A) und
dem Kernzug des Strebenprofils (B) wird durch die M12-
A
Sechskantschraube aus dem Lieferumfang des Halters
hergestellt.
Statt des beschichteten VarioFlow plus-Fußes muss die im
MGE-Programm enthaltene Fußplatte 120x120 (C)
B verwendet werden. Die Verbindung der Fußplatte mit dem
Strebenprofil erfolgt über Hammerschrauben und
Bundmuttern.
C
33812
Erforderliches Zubehör:
– 4x Hammerschraube M8x30, 3 842 528 721, s. S. 63
– 4x Bundmutter, 3 842 345 081, s. S. 63
Bosch Rexroth AG, R999000401 (2017-06)
