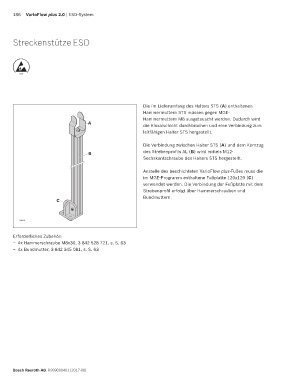

186 VarioFlow plus 2.0 | ESD-System
Streckenstütze ESD
ESD
Die im Lieferumfang des Halters STS (A) enthaltenen
Hammermuttern STS müssen gegen MGE-
Hammermuttern M8 ausgetauscht werden. Dadurch wird
A die Eloxalschicht durchbrochen und eine Verbindung zum
leitfähigen Halter STS hergestellt.
Die Verbindung zwischen Halter STS (A) und dem Kernzug
B des Strebenprofils AL (B) wird mittels M12-
Sechskantschraube des Halters STS hergestellt.
Anstelle des beschichteten VarioFlow plus-Fußes muss die
im MGE-Programm enthaltene Fußplatte 120x120 (C)
verwendet werden. Die Verbindung der Fußplatte mit dem
Strebenprofil erfolgt über Hammerschrauben und
Bundmuttern.
C
33813
Erforderliches Zubehör:
– 4x Hammerschraube M8x30, 3 842 528 721, s. S. 63
– 4x Bundmutter, 3 842 345 081, s. S. 63
Bosch Rexroth AG, R999000401 (2017-06)
