Page 184 - VarioFlow plus2
P. 184

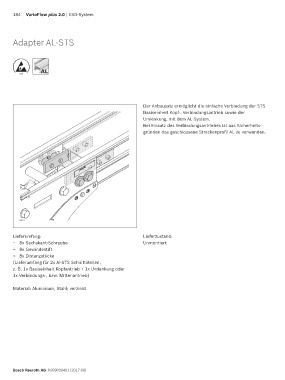

184 VarioFlow plus 2.0 | ESD-System
Adapter AL-STS
AL
AL
ESD
Der Anbausatz ermöglicht die einfache Verbindung der STS
Basiseinheit Kopf-, Verbindungsantrieb sowie der
Umlenkung, mit dem AL-System.
Bei Einsatz des Verbindungsantriebes ist aus Sicherheits-
gründen das geschlossene Streckenprofil AL zu verwenden.
33627
Lieferumfang: Lieferzustand:
– 8x Sechskant-Schraube Unmontiert
– 8x Gewindestift
– 8x Distanzstücke
(Lieferumfang für 2x Al-STS Schnittstellen,
z. B. 1x Basiseinheit Kopfantrieb + 1x Umlenkung oder
1x Verbindungs-, bzw. Mittenantrieb)
Material: Aluminium, Stahl; verzinkt
Bosch Rexroth AG, R999000401 (2017-06)
