180 VarioFlow plus 2.0 | ESD-System

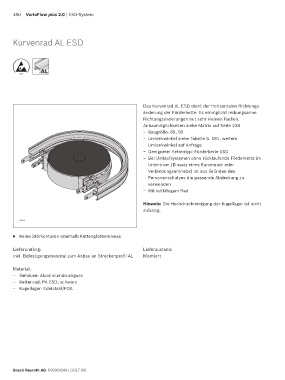

Kurvenrad AL ESD

AL
AL
ESD

Das Kurvenrad AL ESD dient der horizontalen Richtungs-
änderung der Förderkette. Es ermöglicht reibungsarme
Richtungsänderungen mit sehr kleinen Radien.
Anbaumöglichkeiten siehe Matrix auf Seite 228
– Baugröße: 65, 90
– Umlenkwinkel siehe Tabelle S. 181, weitere
Umlenkwinkel auf Anfrage
– Geeigneter Kettentyp: Förderkette ESD
– Bei Umlaufsystemen ohne rücklaufende Förderkette im
Untertrum (Einsatz eines Kurvenrad- oder
Verbindungsantriebs) ist aus Gründen des
Personenschutzes die passende Abdeckung zu
verwenden
– Mit leitfähigem Rad

Hinweis: Die Hochdruckreinigung der Kugellager ist nicht
zulässig.

33625

▶ Keine Störkonturen oberhalb Kettenplattenniveau

Lieferumfang: Lieferzustand:
Inkl. Befestigungsmaterial zum Anbau an Streckenprofil AL Montiert

Material:
– Gehäuse: Aluminiumdruckguss
– Kettenrad: PA ESD; schwarz
– Kugellager: Edelstahl/FDA

Bosch Rexroth AG, R999000401 (2017-06)
