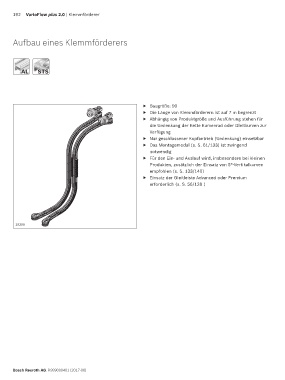

192 VarioFlow plus 2.0 | Klemmförderer
Aufbau eines Klemmförderers
AL STS
STS
AL
▶ Baugröße: 90
▶ Die Länge von Klemmförderern ist auf 7 m begrenzt
▶ Abhängig von Produktgröße und Ausführung stehen für
die Umlenkung der Kette Kurvenrad oder Gleitkurven zur
Verfügung
▶ Nur geschlossener Kopfantrieb (Umlenkung) einsetzbar
▶ Das Montagemodul (s. S. 61/133) ist zwingend
notwendig
▶ Für den Ein- und Auslauf wird, insbesondere bei kleinen
Produkten, zusätzlich der Einsatz von 5°-Vertikalkurven
empfohlen (s. S. 133/140)
▶ Einsatz der Gleitleiste Advanced oder Premium
erforderlich (s. S. 56/128 )
29390
29389
Bosch Rexroth AG, R999000401 (2017-06)
