Page 36 - VarioFlow plus2
P. 36
36 VarioFlow plus 2.0 | Förderketten

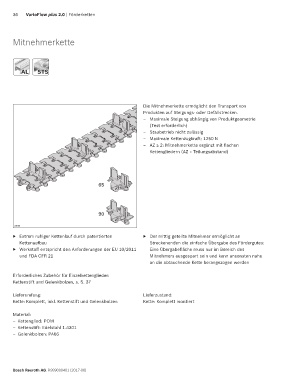

Mitnehmerkette
AL STS
AL
STS
Die Mitnehmerkette ermöglicht den Transport von
Produkten auf Steigungs- oder Gefällstrecken.
– Maximale Steigung abhängig von Produktgeometrie
(Test erforderlich)
– Staubetrieb nicht zulässig
– Maximale Kettenzugkraft: 1250 N
– AZ ≥ 2: Mitnehmerkette ergänzt mit flachen
Kettengliedern (AZ = Teilungsabstand)
65
90
24090
▶ Extrem ruhiger Kettenlauf durch patentierten ▶ Der mittig geteilte Mitnehmer ermöglicht an
Kettenaufbau Streckenenden die einfache Übergabe des Fördergutes:
▶ Werkstoff entspricht den Anforderungen der EU 10/2011 Eine Übergabefläche muss nur im Bereich des
und FDA CFR 21 Mitnehmers ausgespart sein und kann ansonsten nahe
an die abtauchende Kette herangezogen werden
Erforderliches Zubehör für Einzelkettenglieder:
Kettenstift und Gelenkbolzen, s. S. 37
Lieferumfang: Lieferzustand:
Kette: Komplett, inkl. Kettenstift und Gelenkbolzen Kette: Komplett montiert
Material:
– Kettenglied: POM
– Kettenstift: Edelstahl 1.4301
– Gelenkbolzen: PA66
Bosch Rexroth AG, R999000401 (2017-06)
