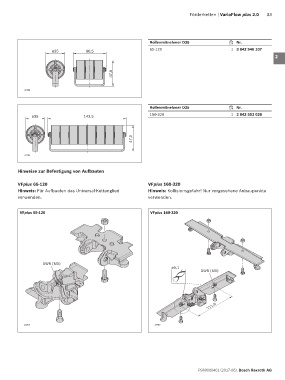

Page 33 - VarioFlow plus2

Förderketten | VarioFlow plus 2.0 33

Rollenmitnehmer D35 Nr. 1
65-120 1 3 842 546 107
ø35 60,5
2

3
47,5

4
33784
5

Rollenmitnehmer D35 Nr. 6
160-320 1 3 842 553 028
ø35 143,5
7

47,5 8

9
33785
10
Hinweise zur Befestigung von Aufbauten
11
VFplus 65-120 VFplus 160-320
Hinweis: Für Aufbauten das Universal-Kettenglied Hinweis: Kollisionsgefahr! Nur vorgesehene Anbaupunkte 12
verwenden. verwenden.
13

VFplus 65-120 VFplus 160-320
14

15

16

17
SW8 (M5)
ø5,1
SW8 (M5) 18

19

20
111,6
21

33782 33783 22

23

24
