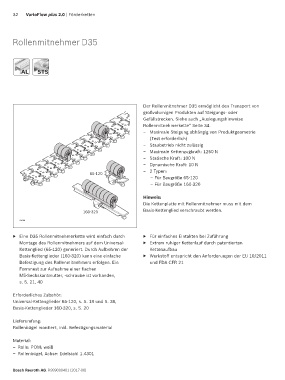

32 VarioFlow plus 2.0 | Förderketten

Rollenmitnehmer D35

AL STS
AL
STS

Der Rollenmitnehmer D35 ermöglicht den Transport von
großvolumigen Produkten auf Steigungs- oder
Gefällstrecken. Siehe auch „Auslegungshinweise
Rollenmitnehmer kette“ Seite 34.
– Maximale Steigung abhängig von Produktgeometrie
(Test erforderlich)
– Staubetrieb nicht zulässig
– Maximale Kettenzugkraft: 1250 N
– Statische Kraft: 100 N
– Dynamische Kraft: 10 N
– 2 Typen:
65-120
– Für Baugröße 65-120
– Für Baugröße 160-320

Hinweis:
Die Kettenplatte mit Rollenmitnehmer muss mit dem
160-320 Basis-Kettenglied verschraubt werden.

33604

▶ Eine D35 Rollenmitnehmerkette wird einfach durch ▶ Für einfaches Eintakten bei Zuführung
Montage des Rollenmitnehmers auf dem Universal- ▶ Extrem ruhiger Kettenlauf durch patentierten
Kettenglied (65-120) generiert. Durch Aufbohren der Kettenaufbau
Basis-Kettenglieder (160-320) kann eine einfache ▶ Werkstoff entspricht den Anforderungen der EU 10/2011
Befestigung des Rollenmitnehmers erfolgen. Ein und FDA CFR 21
Formnest zur Aufnahme einer flachen
M5-Sechskantmutter, -schraube ist vorhanden,
s. S. 21, 40

Erforderliches Zubehör:
Universal-Kettenglieder 65-120, s. S. 18 und S. 38,
Basis-Kettenglieder 160-320, s. S. 20

Lieferumfang:
Rollenbügel montiert, inkl. Befestigungsmaterial

Material:
– Rolle: POM; weiß
– Rollenbügel, Achse: Edelstahl 1.4301

Bosch Rexroth AG, R999000401 (2017-06)
