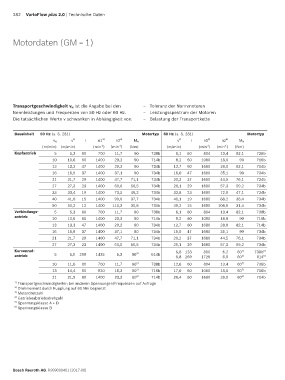

282 VarioFlow plus 2.0 | Technische Daten

Motordaten (GM = 1)

Transportgeschwindigkeit v N ist die Angabe bei den – Toleranz der Normmotoren
Nennleistungen und Frequenzen von 50 Hz oder 60 Hz. – Leistungsspektrum der Motoren
Die tatsächlichen Werte v schwanken in Abhängigkeit von: – Belastung der Transportkette

Baueinheit 50 Hz (s. S. 281) Motortyp 60 Hz (s. S. 281) Motortyp
v 1) i n1 3) n2 4) v 1) i n1 3) n2 4)
v N M N M N
(m/min) (m/min) (min ) (min ) (Nm) (m/min) (min ) (min ) (Nm)
-1
-1
-1
-1
Kopfantrieb 5 5,3 60 700 11,7 90 738b 6,1 60 804 13,4 82,1 738b
10 10,6 60 1400 23,2 90 714b 8,2 60 1080 18,0 90 716b
13 13,3 47 1400 29,2 90 734b 12,7 60 1680 28,0 82,1 714b
16 16,9 37 1400 37,1 90 734b 16,0 47 1680 35,1 90 734b
21 21,7 29 1400 47,7 71,1 734b 20,2 37 1680 44,5 76,1 734b
27 27,3 23 1400 60,0 56,5 734b 26,1 29 1680 57,3 59,2 734b
33 33,4 19 1400 73,5 46,2 734b 32,8 23 1680 72,0 47,1 734b
40 41,0 15 1400 90,0 37,7 734b 40,1 19 1680 88,2 38,4 734b
50 50,2 12 1400 110,3 30,8 734b 49,2 15 1680 108,0 31,4 734b
Verbindungs- 5 5,3 60 700 11,7 90 738b 6,1 60 804 13,4 82,1 738b
antrieb 10 10,6 60 1400 23,3 90 714b 8,2 60 1080 18,0 90 716b
13 13,3 47 1400 29,2 90 734b 12,7 60 1680 28,0 82,1 714b
16 16,9 37 1400 37,1 90 734b 16,0 47 1680 35,1 90 734b
21 21,7 29 1400 47,7 71,1 734b 20,2 37 1680 44,5 76,1 734b
27 27,3 23 1400 60,0 56,5 734b 26,1 29 1680 57,3 59,2 734b
Kurvenrad- 5,8 128 800 6,2 60 2) 738b 5)
antrieb 5 5,0 269 1425 5,3 60 2) 614b 5,8 269 1725 6,0 60 2) 614 6)
10 11,0 60 700 11,7 60 2) 738b 12,6 60 804 13,4 60 2) 738b
13 14,4 60 920 15,3 60 2) 716b 17,0 60 1080 18,0 60 2) 716b
21 21,9 60 1400 23,3 60 2) 714b 26,4 60 1680 28,0 60 2) 714b
1) Transportgeschwindigkeiten bei anderen Spannungen/Frequenzen auf Anfrage
2) Drehmoment durch Kupplung auf 60 Nm begrenzt
Motordrehzahl
3)
4) Getriebeabtriebsdrehzahl
5) Spannungsklasse A + D
6) Spannungsklasse B
