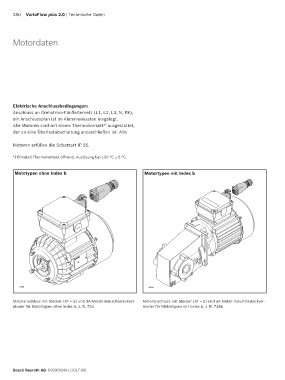

280 VarioFlow plus 2.0 | Technische Daten
Motordaten
Elektrische Anschlussbedingungen:
Anschluss an Drehstrom-Fünfleiternetz (L1, L2, L3, N, PE),
ein Anschlussplan ist im Klemmenkasten eingelegt.
)
Alle Motoren sind mit einem Thermokontakt* ausgestattet,
der an eine Überlastabschaltung anzuschließen ist. Alle
Motoren erfüllen die Schutzart IP 55.
*) Bimetall-Thermokontakt öffnend, Auslösung bei 150 °C ± 5 °C.
Mototypen ohne Index b Motortypen mit Index b
22888 26826
Motoranschluss mit Stecker (AT = S) und 3A-Metall-Industriesteckver- Motoranschluss mit Stecker (AT = S) und 3A-Metall-Industriesteckver-
binder für Motortypen ohne Index b, z. B. 734 binder für Motortypen mit Index b, z. B. 734b
