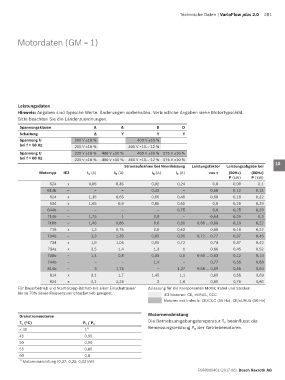

Technische Daten | VarioFlow plus 2.0 281

Motordaten (GM = 1) 1

2

3

4

5

Leistungsdaten
Hinweis: Angaben sind typische Werte. Änderungen vorbehalten. Verbindliche Angaben siehe Motortypschild. 6
Bitte beachten Sie die Länderzuordnungen.
7
Spannungsklasse A A B D
Schaltung ∆ Y Y Y 8
Spannung U 200 V ±10 % 400 V ±10 %
bei f = 50 Hz 200 V ±10 % 400 V +10…-12 %
Spannung U 220 V ±10 % 400 V ±10 % 460 V ±10 % 575 V ±10 % 9
bei f = 60 Hz 220 V ±10 % 400 V ±10 % 460 V +10…-12 % 575 V ±10 %

Stromaufnahme bei Nennleistung Leistungsfaktor Leistungsabgabe bei 10
Motortyp IE3 I N (A) I N (A) I N (A) I N (A) cos ϕ (50Hz) (60Hz)

P (kW) P (kW) 11
524 x 0,65 0,35 0,32 0,24 0,6 0,09 0,1
614b – – – 0,49 – 0,56 0,12 0,14 12
624 x 1,15 0,65 0,55 0,45 0,66 0,18 0,22
634 x 1,65 0,9 0,85 0,65 0,6 0,25 0,29 13
644b – – – – 0,75 0,6 0,25 0,29
714b – 1,75 1 0,8 – 0,64 0,25 0,3 14
716b – 1,45 0,85 0,6 0,55 0,66 … 0,68 0,18 0,22
716 x 1,3 0,75 0,6 0,62 0,68 0,18 0,22 15
734b – 2,3 1,35 0,95 0,95 0,72 … 0,77 0,37 0,45
734 x 1,9 1,05 0,95 0,72 0,74 0,37 0,42 16
734a x 2,5 1,4 1,3 1 0,66 0,45 0,52
738b – 1,4 0,8 0,55 0,5 0,60 … 0,63 0,12 0,14 17
744b – – – 1,4 – 0,77 0,55 0,68
814b – 3 1,75 – 1,27 0,68 … 0,69 0,55 0,64 18
814 x 3,1 1,7 1,45 1,1 0,69 0,55 0,63
824 x 4,1 2,25 2 1,6 0,66 0,75 0,86 19
Für Dauerbetrieb und Start-Stopp-Betrieb mit einer Einschaltdauer Zulassung für die Komponenten Motor, Kabel und Stecker:
bis zu 70% sowie Frequenzumrichterbetrieb geeignet. IE3 Motoren: CE, cURUS, CCC
Motoren mit Index b: CE/CCC (50 Hz), CE/cURUS (60 Hz) 20
21
Drehstrommotoren Motornennleistung
T U (°C) P V / P N Die Betriebsumgebungstemperatur T U beeinflusst die 22
< 40 1 1) Bemessungsleistung P N der Getriebemotoren.
45 0,95 23
50 0,90
55 0,85 24
60 0,8
1) Motornennleistung (0,37; 0,25; 0,12 kW)
R999000401 (2017-06), Bosch Rexroth AG
