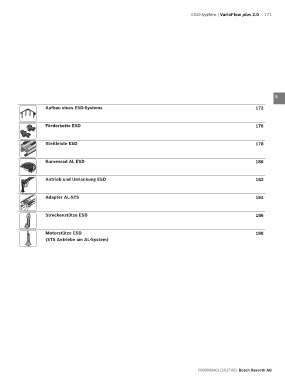

ESD-System | VarioFlow plus 2.0 171
1
2
3
4
5
Aufbau eines ESD-Systems 172 6
Förderkette ESD 176 7
8
Gleitleiste ESD 178
9
Kurvenrad AL ESD 180 10
Antrieb und Umlenkung ESD 182 11
12
Adapter AL-STS 184
13
Streckenstütze ESD 186 14
15
Motorstütze ESD 188
(STS Antriebe am AL-System)
16
17
18
19
20
21
22
23
24
R999000401 (2017-06), Bosch Rexroth AG
