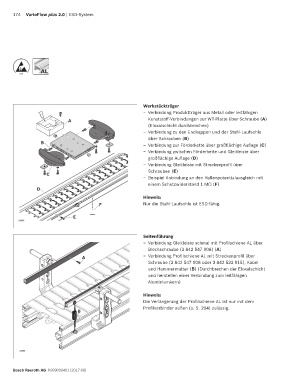

Page 174 - VarioFlow plus2

174 VarioFlow plus 2.0 | ESD-System

AL
AL
ESD

Werkstückträger
– Verbindung Produktträger aus Metall oder leitfähigen

A Kunststoff-Verbindungen zur WT-Platte über Schraube (A)
(Eloxalschicht durchbrochen)
– Verbindung zu den Endkappen und der Stahl-Laufsohle
über Schrauben (B)
B – Verbindung zur Förderkette über großflächige Auflage (C)

– Verbindung zwischen Förderkette und Gleitleiste über
großflächige Auflage (D)
– Verbindung Gleitleiste mit Streckenprofil über
Schrauben (E)
C
– Beispiel Anbindung an den Hallenpotentialausgleich mit
einem Schutzwiderstand 1 MΩ (F)
D
Hinweis:
F Nur die Stahl-Laufsohle ist ESD-fähig.

E
33809

Seitenführung
– Verbindung Gleitleiste schmal mit Profilschiene AL über
Blechschraube (3 842 547 908) (A)
A – Verbindung Profilschiene AL mit Streckenprofil über
Schraube (3 842 547 908 oder 3 842 533 915), Kabel
und Hammermutter (B) (Durchbrechen der Eloxalschicht
und herstellen einer Verbindung zum leitfähigen
Aluminiumkern)

Hinweis:
Die Verlängerung der Profilschiene AL ist nur mit dem
Profilverbinder außen (s. S. 204) zulässig.
B

33808

Bosch Rexroth AG, R999000401 (2017-06)
