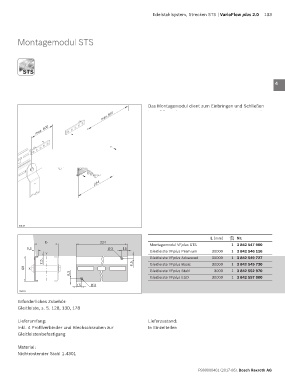

Page 133 - VarioFlow plus2

Edelstahlsystem, Strecken STS | VarioFlow plus 2.0 133

Montagemodul STS 1

2

STS 3
STS
4

5

Das Montagemodul dient zum Einbringen und Schließen 6
max.500 bzw. Öffnen der Kette. Es wird an einer beliebigen Stelle
der Förderstrecke eingebaut, die im Betrieb gut zugänglich
max. 500 ist. Das Montagemodul ist bei Strecken mit Antrieben ohne 7
Kettensack (z. B. Klemmförderer) vorzusehen.
– Abstand zu den nächsten Stützen beidseitig 8
max. 500 mm
– Stützprofil mit Gleitleiste wird im Montagemodul zur 9
Erhöhung der Laufruhe nicht unterbrochen
– Gleitleistenunterbrechung nur auf der zu öffnenden 10
Seite erforderlich
11
224
12

13

14

24119
15
L (mm) Nr.
b 224 16
Montagemodul VFplus STS 1 3 842 547 900
9,5 3 15 Gleitleiste VFplus Premium 30000 1 3 842 546 116
Y
Gleitleiste VFplus Advanced 30000 1 3 842 549 727 17
2,5 6,5 Gleitleiste VFplus Basic 30000 1 3 842 549 730
69 X Gleitleiste VFplus Stahl 3000 1 3 842 552 970 18
6,5
Gleitleiste VFplus ESD 30000 1 3 842 557 000
15 3 19
25619
20
Erforderliches Zubehör:
Gleitleiste, s. S. 128, 130, 178
21
Lieferumfang: Lieferzustand: 22
Inkl. 4 Profilverbinder und Blechschrauben zur In Einzelteilen
Gleitleistenbefestigung
23

Material:
Nichtrostender Stahl 1.4301 24
25619
