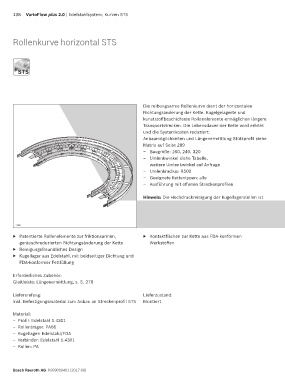

138 VarioFlow plus 2.0 | Edelstahlsystem, Kurven STS

Rollenkurve horizontal STS

STS
STS

Die reibungsarme Rollenkurve dient der horizontalen
Richtungsänderung der Kette. Kugelgelagerte und
kunststoffbeschichtete Rollenelemente ermöglichen längere
Transportstrecken. Die Lebensdauer der Kette wird erhöht
und die Systemkosten reduziert.
Anbaumöglichkeiten und Längenermittlung Stützprofil siehe
Matrix auf Seite 289
– Baugröße: 160, 240, 320
– Umlenkwinkel siehe Tabelle,
weitere Umlenkwinkel auf Anfrage
– Umlenkradius: R500
– Geeignete Kettentypen: alle
– Ausführung mit offenen Streckenprofilen

Hinweis: Die Hochdruckreinigung der Kugellagerstellen ist
nicht zulässig.

▶ Patentierte Rollenelemente zur friktionsarmen, ▶ Kontaktflächen zur Kette aus FDA-konformen
geräuschreduzierten Richtungsänderung der Kette Werkstoffen
▶ Reinigungsfreundliches Design
▶ Kugellager aus Edelstahl, mit beidseitiger Dichtung und
FDA-konformer Fettfüllung

Erforderliches Zubehör:
Gleitleiste: Längenermittlung, s. S. 278

Lieferumfang: Lieferzustand:
Inkl. Befestigungsmaterial zum Anbau an Streckenprofil STS Montiert

Material:
– Profil: Edelstahl 1.4301
– Rollenträger: PA66
– Kugellager: Edelstahl/FDA
– Verbinder: Edelstahl 1.4301
– Rollen: PA

Bosch Rexroth AG, R999000401 (2017-06)
